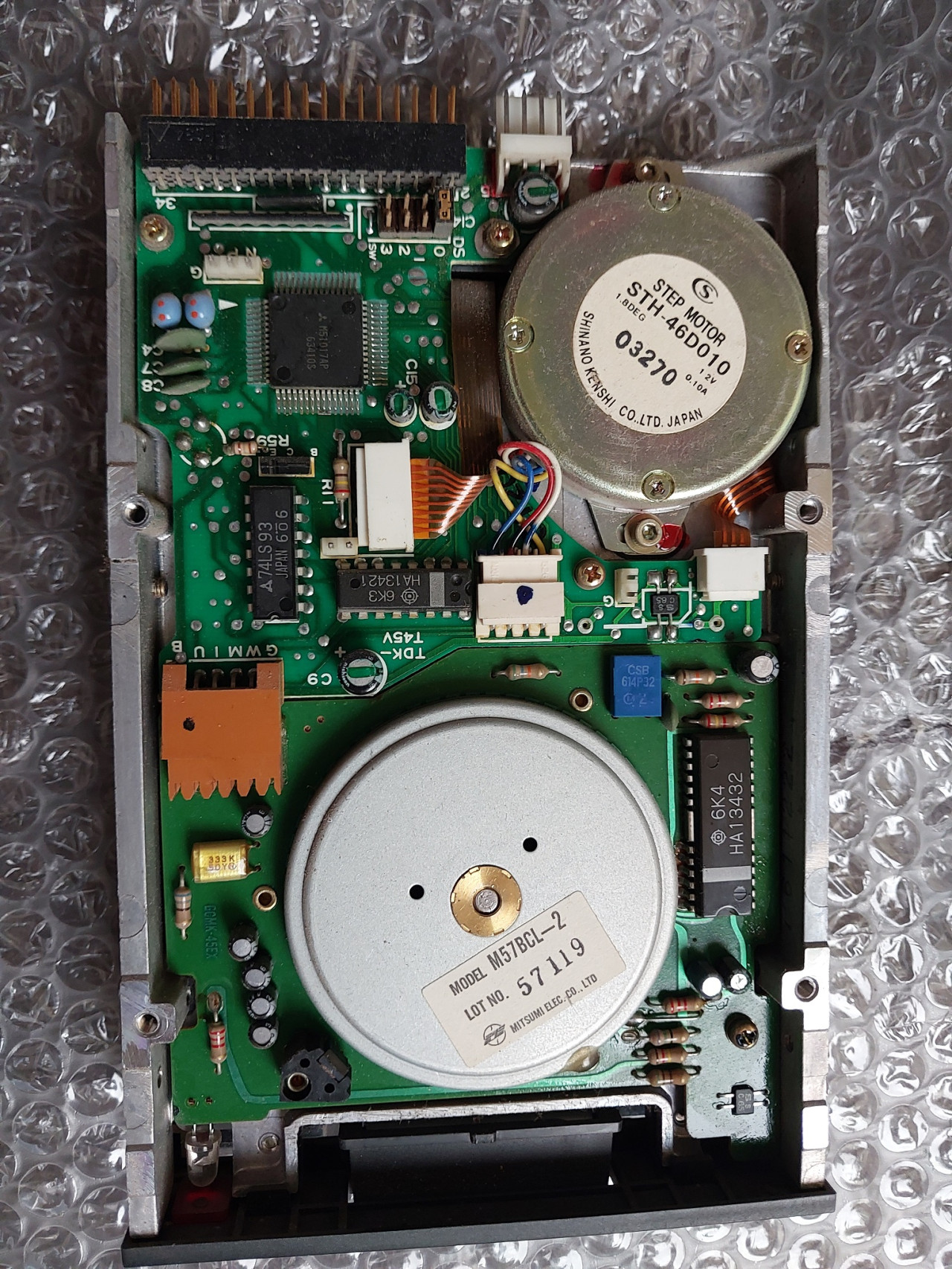

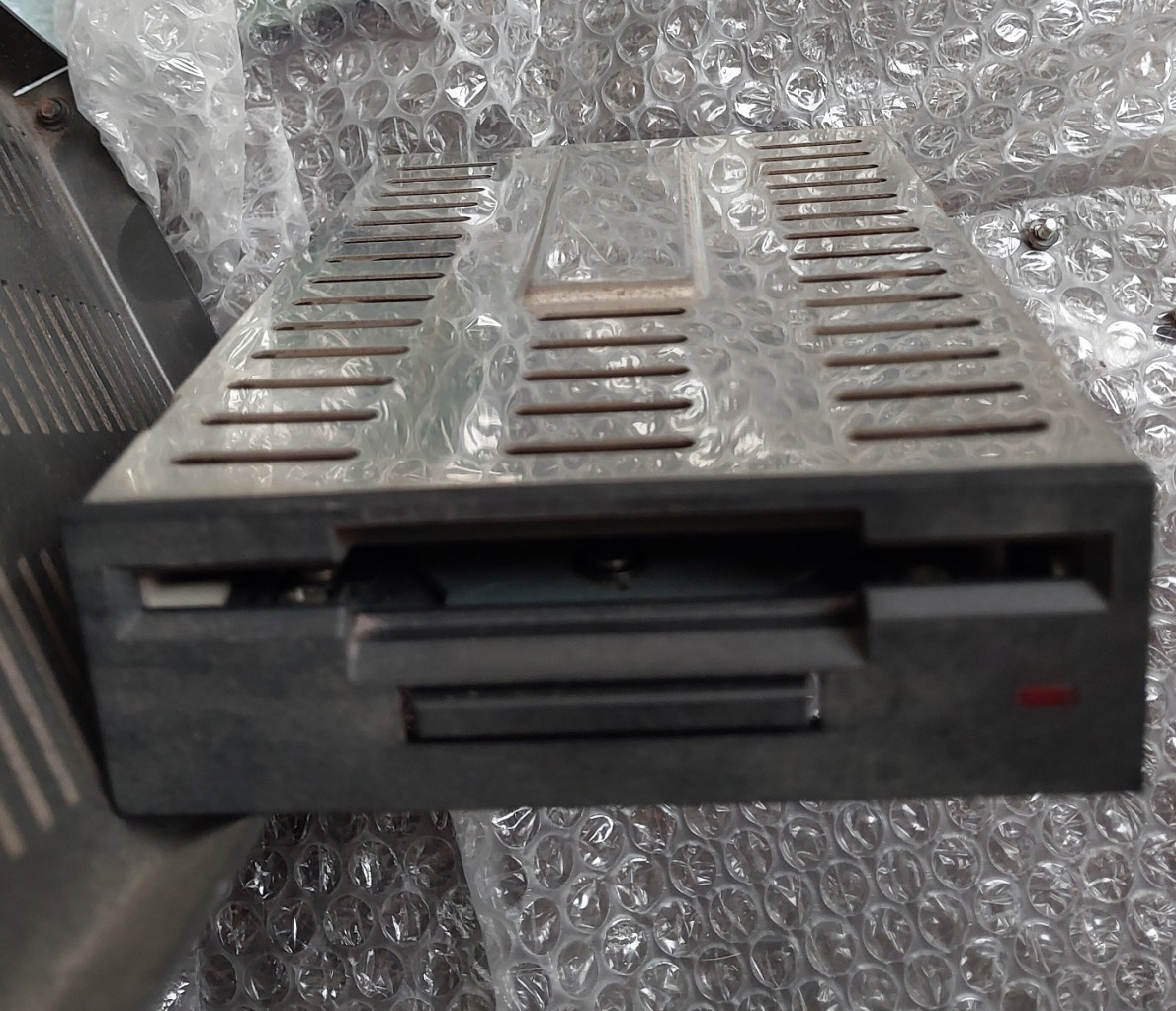

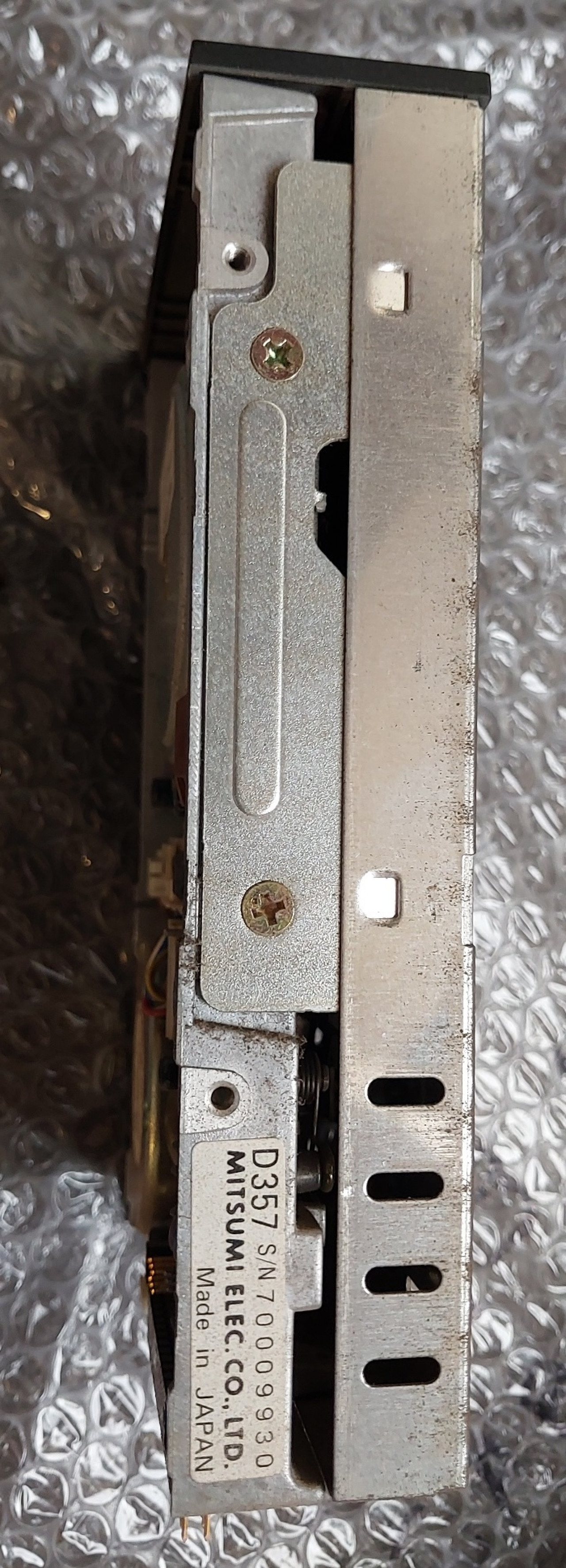

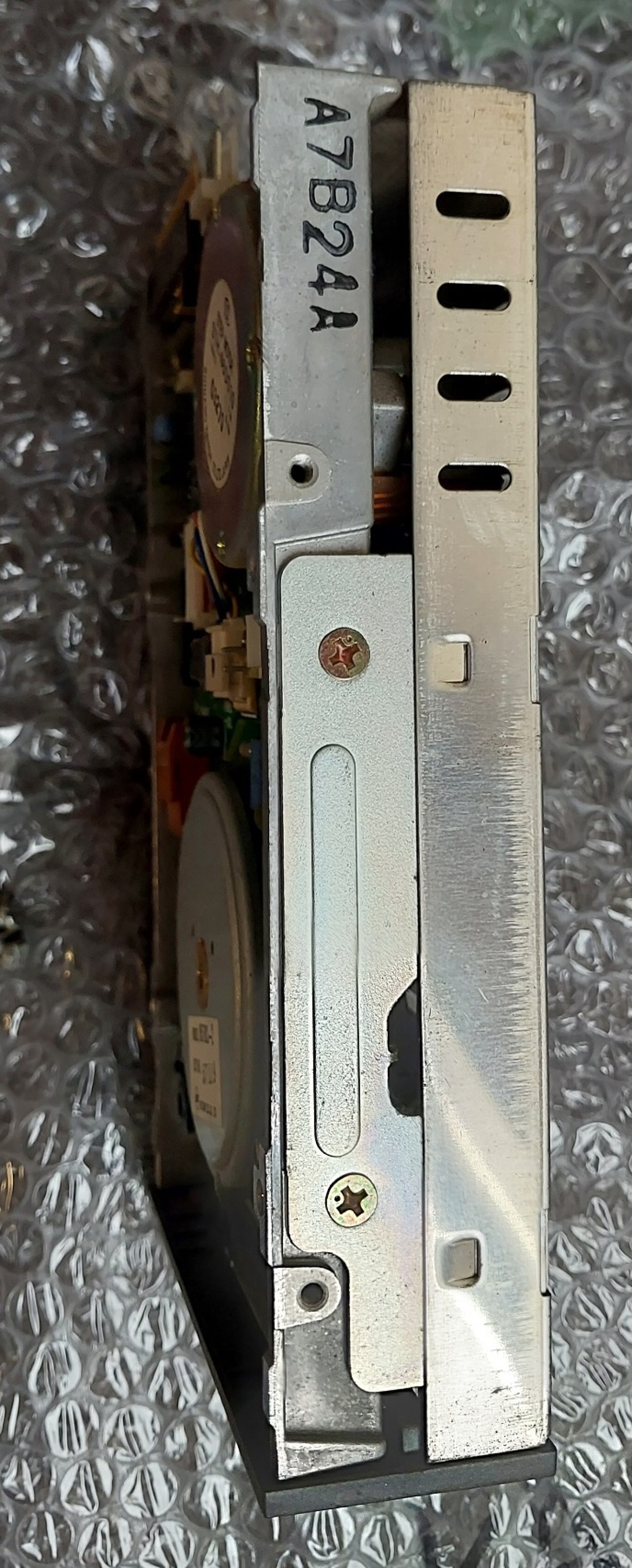

Magnet System es un sistema intercambiable de juegos desarrollado por Cedar/EFOSA (Electrónica Funcional Operativa SA). Los juegos se almacenan en diskettes de 3.5", donde se desarrollaron títulos exclusivos para funcionar bajo este sistema. Conexión de 56 pines. No usa conexión estándar JAMMA.

La arquitectura del hardware de Magnet System parte de los ordenadores desarrollados previamente por Cedar Computer, de hecho los juegos diseñados para este sistema fueron diseñados y programados usando estos mismos equipos. Magnet System contaba por tanto con 4 Z80s y 4x64KB de DRAM de programa, 3x64KB DRAM de vídeo. Los floppies eran de 3.5" con protecciones para evitar copias. De los 4 Z80s, uno se encargada del control general del juego, otro pintaba todo lo que se movía (aviones, marcianos, balas, etc.) y los otros dos pintaban dos fondos de pantalla superpuestos para crear un pseudo efecto 3D [1].

Aunque fue presentado en 1986 su comercialización, bajo la marca de EFO, no llegaría hasta 1987, ya que aún faltaba terminar los juegos que iban a estar disponibles para el sistema. De estos juegos se desconocen cuáles fueron finalmente comercializados. Posteriormente a los juegos de diseño propio, EFOSA fue introduciendo adaptaciones de juegos extranjeros para funcionar en Magnet System.

Revisiones de la ROM de la placa Magnet System

La placa de Magnet System tuvo varias revisiones. De momento están localizadas las siguientes:

  • 21 Septiembre 1987

Precios de Magnet System

El precio de Magnet System era originalmente de 198000 pesetas. Los diskettes de juegos podían variar entre 15000 y 25000 pesetas.

Muebles de recreativa Magnet System

Magnet System fue planteado para instalarse en cualquier mueble genérico, aun así EFO introdujo al menos tres versiones homologadas de muebles específicos para Magnet System, con paneles de control intercambiables adaptados según el tipo de juego: Magnet System 1, Magnet 2 y Magnet 3.

Distribución internacional de Magnet System

En Francia fue distribuido por la empresa Stambouli Frères SA.

Los detalles técnicos y fotografías de la placa han sido proporcionadas por Ricky2001 de Aumap.org.

[1] Información facilitada por Evaristo de Frutos y Pere Quetglas. Más información: Retrolaser.es - Magnet System EFO.

Descripción del juego por David Torres retrolaser.es.

Juegos diseñados exclusivamente para Magnet System

Nombre del juego Volcado
A Day in Space Emulado
Crazy Driver Desaparecido
Formula Desaparecido
Jungle Trophy Desaparecido
Paris Dakar Emulado
Quadrum Desaparecido
Sailing Race Desaparecido
Scorpio Desaparecido
The Burning Cavern Emulado
War Mission Emulado
War Mission (WM 090487) Emulado

Juegos adaptados para Magnet System

Nombre del juego Volcado
Booby Kids (CC) Emulado
Cocomania (Pacmania) (SA) Localizado
Dodge Ball (CE) Localizado
Double Dragon (EC) Localizado
Double Dragon (TEST) Localizado
Dracula's Castle (Haunted House) (SA) E.Parcial
Exzisus (2.0) Localizado
Exzisus (EX 1.0) Emulado
Flying Shark (4.0) Localizado
Super Contra (CC) Localizado
Super Contra (LENTA) Localizado
Time Scanner Emulado
Twin Eagle Desaparecido
World Wars (ED) Localizado
World Wars (EE) Desaparecido
Xain d’Sleena Emulado

Colaboradores: Ricky2001, Darth Nuno, Asociación A.R.C.A.D.E., Dragonslairfans, Evaristo de Frutos, Pere Quetglas, ARPA (Asociación de Recreativas y Pinballs de Aragón), Arcadehacker, Miguel Bragado, A.Uree, Revista Azar, Adrián (Effect), Hugo Tomás Benedet.

Manuales de Magnet System, EFOSA

Manual Descripción
  Descargar Manual, conexiones.Idioma: ESFuente: ARPA (Asociación de Recreativas y Pinballs de Aragón) (Facebook)
  Descargar Manual, conexiones, test de ajustes.Idioma: ESFuente: A.Uree (Asociación A.R.C.A.D.E.)
Placa de  Magnet System - EFOSA
Placa Audio, soldaduras.

Foto: Hugo Tomás Benedet

Placa de  Magnet System - EFOSA
Placa Audio, componentes.

Foto: Hugo Tomás Benedet

Placa de  Magnet System - EFOSA
Placa Master, soldaduras.

Foto: Hugo Tomás Benedet

Placa de  Magnet System - EFOSA
Placa Master, componentes.

Foto: Hugo Tomás Benedet

Placa de  Magnet System - EFOSA
Placa Planos, soldaduras.

Foto: Hugo Tomás Benedet

Placa de  Magnet System - EFOSA
Placa Planos, componentes.

Foto: Hugo Tomás Benedet

Placa de  Magnet System - EFOSA
Placa Sprites, soldaduras.

Foto: Hugo Tomás Benedet

Placa de  Magnet System - EFOSA
Placa Sprites, componentes.

Foto: Hugo Tomás Benedet

Placa de  Magnet System - EFOSA
Placa Sprites extra.

Foto: Hugo Tomás Benedet

Fabricante:
EFOSA
Electrónica Funcional Operativa SA, Barcelona. (1973 - 1990)
Año: 1987
ROM: Emulado
MAME set: cedmagEFO SA / Cedar. Driver: efo/cedar_magnet.cpp
JAMMA: No
Formato: ROM
Sistema hardware: Magnet System
